Gefährdungsanalyse von Trinkwasseranlagen: Temperaturprofil einfach erstellen mit der AFRISO TOOLBOX und FlowTemp® STx:
Unternehmer und Besitzer einer Trinkwasserinstallation sind verpflichtet diese regelmäßigen Funktionskontrollen zu unterziehen. Dies betrifft öffentliche Einrichtungen, Krankenhäuser, Pflegeheime, Schul- und Sportstätten, aber auch Vermieter in Mehrfamilienhäusern und die Wohnungswirtschaft.
Bei der „Ortsbegehung zur technischen Bewertung von Trinkwasseranlagen“ muss in einer „Gefährdungsanalyse“ überprüft werden, ob die Trinkwasseranlage mindestens nach den anerkannten Regeln der Technik betrieben wird. Dabei ist die Erstellung eines sog. „Temperaturprofils“ der Trinkwasseranlage erforderlich. Mit dem Modul TEMPERATURPROFIL der App AFRISO TOOLBOX kontrollierst du Schritt für Schritt die Wassertemperaturen an den einzelnen Wasserhähnen, Duschköpfen und an der angeschlossenen Zirkulationsleitung. Das Durchfluss- und Temperaturmessgerät FlowTemp® STx misst dabei die Kalt- und Warmwassertemperatur nach 1, 3 und 5 Litern. Die Fließgeschwindigkeit, niedrigste und höchste Temperatur, Gesamtwassermenge und die aktuelle Wassertemperatur werden ebenfalls erfasst und anschließend mit Zusatzinformationen wie Fotos und Notizen ergänzt.
Nach Messung aller Wasser-Zapfstellen erstellt die TOOLBOX automatisch ein übersichtliches PDF-Protokoll. Mit den typischen Smartphone-Funktionen kannst du das Protokoll problemlos als E-Mail oder über Messenger-Dienste (z.B. WhatsApp) versenden.
Anwendung
-
Überprüfung und Dokumentation der Thermischen Desinfektion und des Temperaturprofils in Verbindung mit der App AFRISO TOOLBOX
-
Dokumentation des Wasseraustausches im Rahmen des bestimmungsgemäßen Betriebs von Trinkwasserinstallationen in Verbindung mit der App AFRISO TOOLBOX
-
Funktionsüberprüfung bei dezentralen Trinkwassererhitzern
-
Überprüfung der Schüttleistung bei Gas-Kombiheizern
-
Funktionsüberprüfung von Zirkulationsleitungen
-
Armaturenprüfung (Mindestvolumenstrom)
-
Ermittlung der Wassertemperatur an Entnahmearmaturen
-
Überprüfung von thermischen Mischventilen
-
Abnahme von neu verlegten Trinkwasserinstallationen
Beschreibung

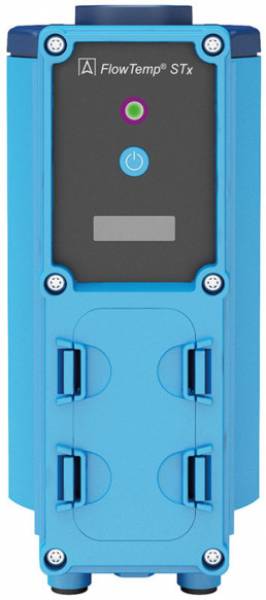

Sensormodul zur kontinuierlichen und gleichzeitigen Bestimmung von Durchfluss (l/min) und Temperatur (°C) bei Wasserapplikationen. Der Durchfluss wird über einen hochgenauen kapazitiven Durchflusssensor und die Temperatur über ein PT1000-Modul erfasst. Beide Sensoren sind in einem robusten, IP 67 geschützten Gehäuse aus hochwertigem Kunststoff integriert. Die kompakte Bauform ermöglicht selbst an niedrig platzierten Wasserarmaturen ein problemloses Messen. Das Gerät ist geprüft gemäß TÜV-Bericht S1217-00/15. Die Messdaten werden über die integrierte Bluetooth® Low Energy-Schnittstelle an die BlueLine-Messgeräte Bluelyzer ST, Eurolyzer STx, Multilyzer STe/STx, Serie S4600 ST, TMD 9 oder ein mobiles Endgerät übertragen.
Die neue anwendungsspezifische App AFRISO TOOLBOX erleichtert hierbei die regelkonforme Durchführung einer Thermischen Desinfektion oder das im Rahmen einer Gefährdungsanalyse zu erstellende Temperaturprofil für die technische Bewertung von Trinkwasseranlagen. Die App führt den Nutzer „Schritt für Schritt“ durch die nötigen Messungen und gibt – im Abgleich zu den jeweils aktuellen Normen und Vorschriften – genaue Informationen zur nötigen Vorgehensweise des Arbeitsschrittes. Messdaten werden grafisch aufbereitet, Zusatzinformationen können zu den Messstellen hinterlegt und in einem PDF-Messprotokoll zusammengefasst werden. Dieses kann komfortabel per E-Mail versendet oder über vorhandene Messenger-Dienste des Smartphones/Tablets einfach „geteilt“ werden.
